Как сделать из наушников блютуз

Очень много людей просили меня сделать пошаговую инструкцию. Делал всё максимально просто и постарался объяснить доступно, чтоб у большинства получилось повторить. Начну с дерева, сегодня буду делать толстого кота.)

Bluetooth наушники своими руками Наушники, Своими руками, Мануалы, Резьба по дереву, Видео, Длиннопост

Грубо вырубаю контуры.

Bluetooth наушники своими руками Наушники, Своими руками, Мануалы, Резьба по дереву, Видео, Длиннопост

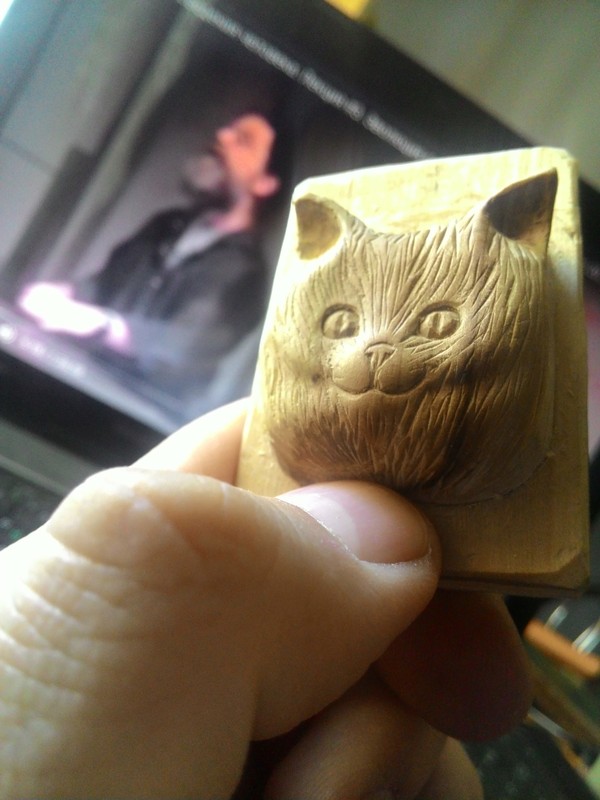

Выявляю для себя какой-то ориентир, вокруг которого буду строить морду. Это последний скучный этап в резьбе - дальше всё делается на одном дыхании, я даже фотографировать не успеваю, поэтому на следующем фото уже вполне узнаваемая довольная морда кота.)

Bluetooth наушники своими руками Наушники, Своими руками, Мануалы, Резьба по дереву, Видео, Длиннопост

Корпус более-менее готов, можно паять. За основу я брал вот такой Bluetooth модуль:
http://s.aliexpress.com/Zj2AryiE, аккумулятор и контроллер заряда можно брать как сделать из наушников блютуз какие больше нравится, выключатель и провода, само собой тоже. Но лучше брать провода тоньше, чтоб не испортить модуль.

Bluetooth наушники своими руками Наушники, Своими руками, Мануалы, Резьба по дереву, Видео, Длиннопост

Подписал по-минимуму куда что паять. Стоит отметить, что есть ревизия этой платы, у которой сверху нет контакта для земли(GND), в остальном всё схожее. так что лучше как минимум пересчитать.)

Bluetooth наушники своими руками Наушники, Своими руками, Мануалы, Резьба по дереву, Видео, Длиннопост

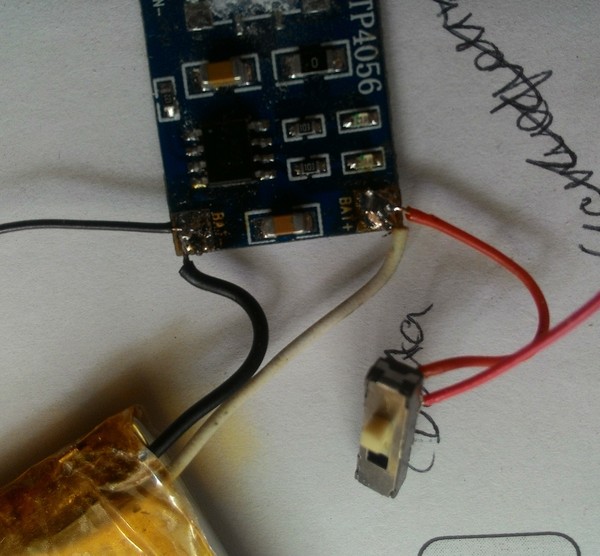

Займемся питанием. Подпаял провода от аккумулятора к контроллеру заряда, от него вывел два провода для питания модуля Bluetooth. В разрыв цепи припаял выключатель.

Bluetooth наушники своими руками Наушники, Своими руками, Мануалы, Резьба по дереву, Видео, Длиннопост

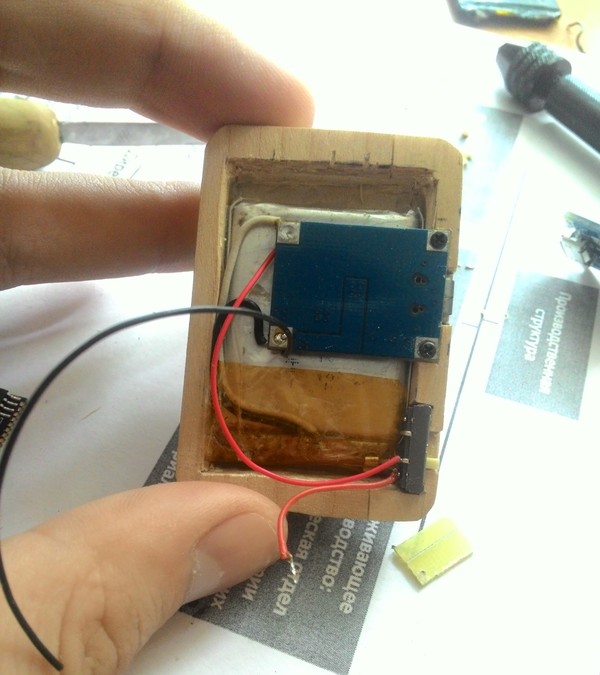

Так это выглядит в корпусе. Под контроллер заряда tp4046 положил кусочек текстолита, чтоб изолировать аккумулятор от тепла во время зарядки.

Bluetooth наушники своими руками Наушники, Своими руками, Мануалы, Резьба по дереву, Видео, Длиннопост

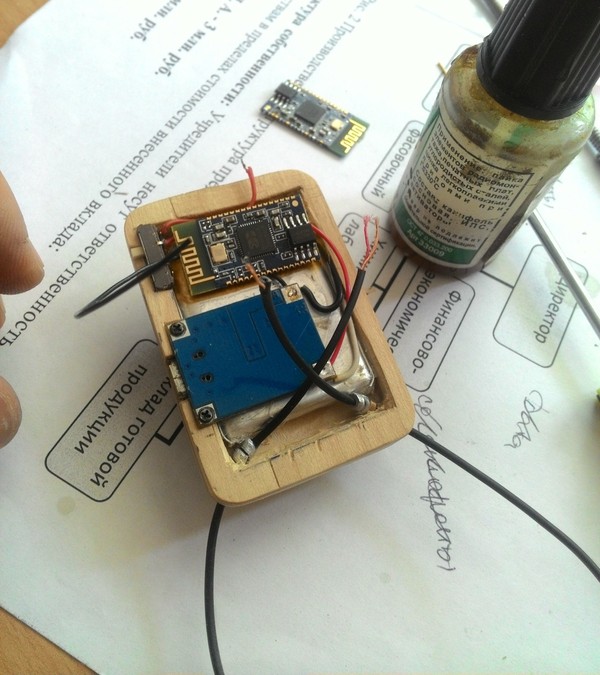

Откромсал наушники, закрепил их в корпусе.

Bluetooth наушники своими руками Наушники, Своими руками, Мануалы, Резьба по дереву, Видео, Длиннопост

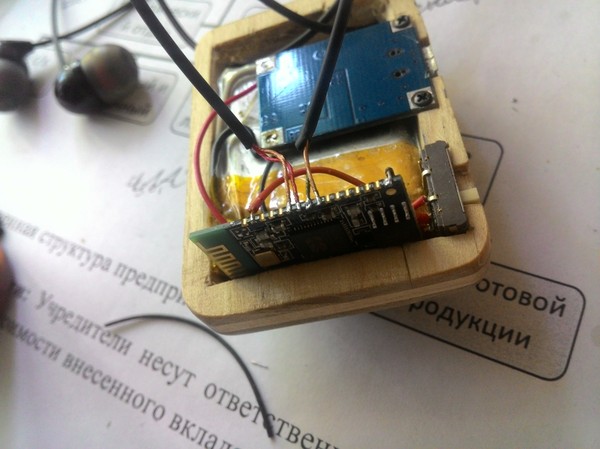

Припаял всё согласно даташиту и как указал на схеме выше. На этом этапе можно включить и проверить. Всё работает, осталось доделать корпус.

Отшлифовал, пропитал маслом, полировал воском.

Финишная проверка.
Надеюсь был полезен. Если остались вопросы - вот ссылка на меня вконтакте: https://vk.com/gleb_koganov


Источник: https://pikabu.ru/story/bluetooth_naushniki_svoimi_rukami_5128943
